Гітара власноруч №7

Gibson Les Paul #2

Не давав покою попередній досвід і помилки в гітарі №1. Тому було вирішено повторити модельку Gibson LesPaul 50/75
Для початку роздрукувався план 1:1 для контролю всіх деталей

В CorelDraw на листку А1 було накреслено шаблони і відправлено на порізку лазером.

 Старенька вільха нарешті дочекалася свого часу

 Рівень на порядок відрізняється, якщо по лазерному шаблону пройтися копірувальною фрезою

 Для економії часу запаслися фрезою форснера 25мм

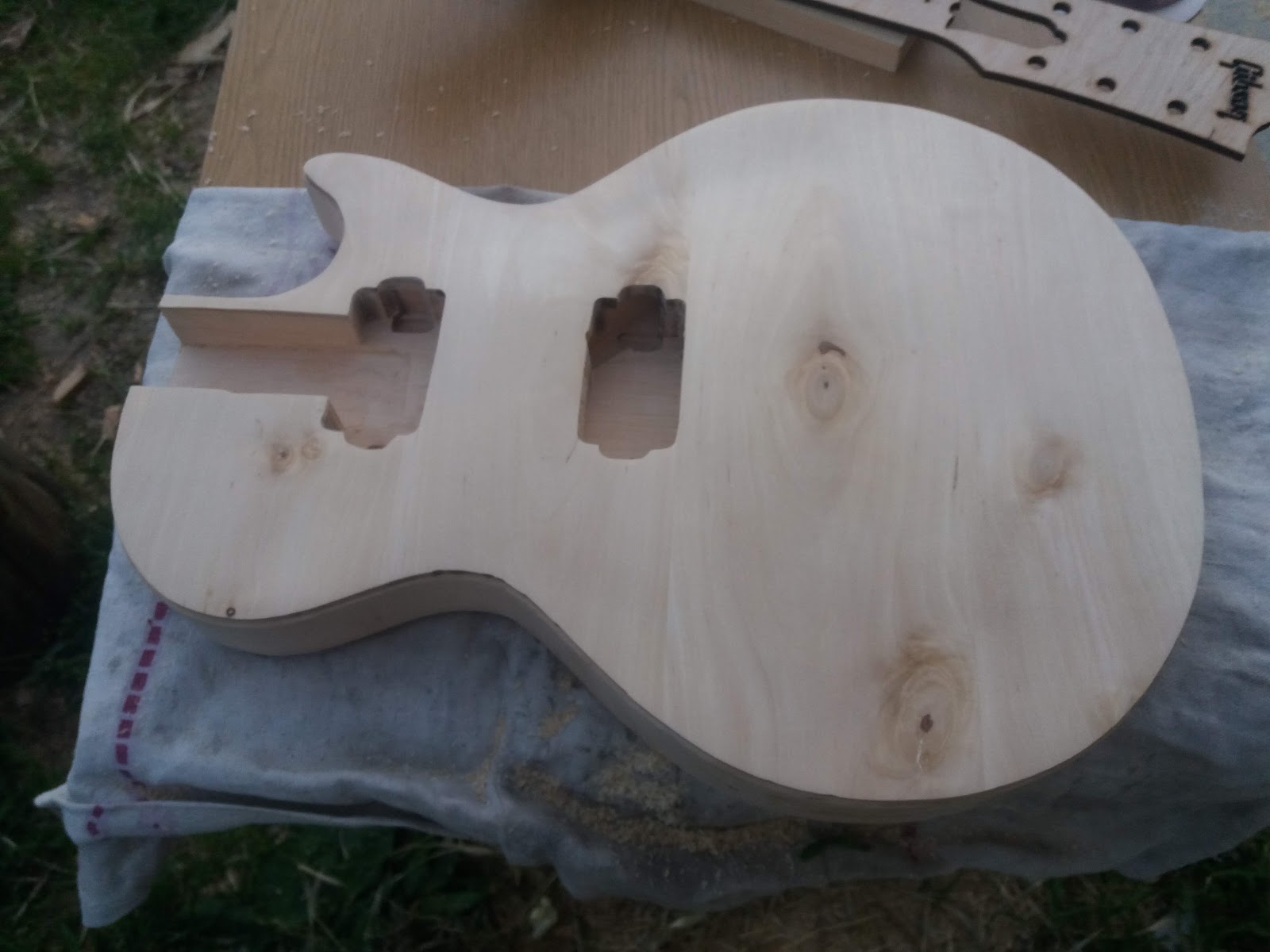

 Далі знову копіювальна фреза і красота на лице

 Підготовка до вирівнювання верхньої поверхні

 Перша примірка грифа до деки

 Наведення порядку в пазу для приклеювання грифа (було вирішено відмовитися від болтового з'єднання для красоти)

 Перший шар морилки під ТІК

 Ззаду під вишню

 Пофарбовано під тоновані края

 Результат після поліровки явно розстроїв

 Вирішено було здерти всю фарбу і зробити заново

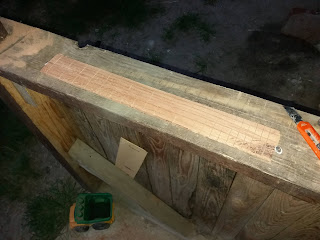

 Підготовка накладки на гриф з червоного дерева

 Перефарбована дека і полакована

 Приклеювання накладки до грифу

 Приклеєні декоративні пластикові контури

 В грифі зроблені інлеї класичної гібсоновської форми

 Примірка арматури

 В принципі результат відповідає очікуванням

 Розпайка і задні кришки лишились на майбутнє, уж сильно хотілося включити

 Результатом задоволений

Хоча ні, вирішив надати більшого блиску і змити фарбу, в результаті два шари лаки дали задовільний результат + стала цікавіша фактура

Висновки, з плюсів:
- замовити шаблони на лазері і план 1:1 це повинно бути як "добрий день", сильно спрощує в подальшому і капітальна економія часу на усунення браку
- інкрустація великих елементів при об'єднанні скальпелів і дремеля робить роботу дуже простою
- копірувальна фреза, торцева фреза, фреза форснера - обов'язково в коробку гітарного майстра


Мінуси:
- накладка при приклеюванні може зміщуватися треба додатково підсилювати або цвяхами в місце встановлення ладів або інлея
- при виготовленні шаблонів в CorelDraw - треба максимально контролювати розміри заготовок, бо на плані розміри можуть відрізнятися
- для пропилювання ладів треба запастися нормальною ножовкою, бо лобзикова пилка може давати кут відмінний від 90град.
- лакування треба робити в два етапи - перший кісточкою і шліфувати 500,800,1000,1500,2000, другий машинкою і вже тоді поліровка
- використання чорної фарби для тонування - не найкращий варіант (видно окремі капельки)
- для отворів під колки і резистори треба запастися нормальними сверлами для дерева, універсальні вже не підходять
