Враховуючи позитивний досвід http://jedaika.blogspot.com/2017/09/gibson-les-paul-project.html, відчувався сильний потяг знову відновити експерименти в побудові гітар.
Цього разу це має бути щось яскраве як мінімум і вже більш практичне.
Почнемо з креслення Ibanez JEM777, яке було роздруковано в масштабі 1:1.

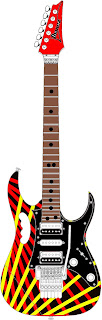

Приблизно намальований результат:
І зроблені шаблони з ДВП, які в подальшому дуууже пригодилися:
Очікувати комплектуючих з aliexpress довелося чекати дуже довго, майже під два місяці,
Але неочікувано знайшлася заготовка липи в Епіцентрі - 2м х 10см х 2см, що повністю підходить під розмір грифа.
Ось таким чином було приклеєно головку грифа під кутом.
Спроба встановити анкер аля Gibson:
І покрити морилкою гриф
На жаль - результат невтішний. Гриф практично неможливо вирівняти, встановлені лади не дають прямої лінії і округлості. Ось і настав депресивний момент, коли мало не відмовився від цілі. Крапочки на грифові - взагалі катастрофа, гірше не буває. Накладка з яблуні, виявилась вже не такою ідеальною, бо не було з чого вибрати і довелося використати остатки з попереднього проекту.
Спробував переключитися на деку. Для цього врахувавши помилки попередні - недостатньо перпендикулярний розріз лобзіком було виготовлено направляючі, які ідеально справились з задачею - матеріал мав бути вільха, але лишилась сосна, яку категорично не можна використовувати в гітаробудуванні, але що робити, деревина була недоступна на той момент, тому сосна:
В принципі - непогано. Легша по вазі - набагато, легко ріжеться, але практично не можна рівно відшліфувати - ось мабуть основний недостаток сосни. В подальшому може покоробити і повести, але в планах вкрити густим шаром фарби, тому немає сенсу переживати.
Було закуплено дошку з Закарпаття - 1.2м х 30см х 4см - за 350 грн, і вирішено повністю переробити анкер і накладку грифа. Видираємо лади, здираємо повністю накладку з яблуні, викидаємо анкер зі шпильки.
Виготовляємо новий анкер двосторонньої дії з каліброваного прутка 6мм і нарізаємо різьбу з одної сторони ліву, з другої сторони праву. Перевіряємо як він працює - ідеально. Залишилось відфрезерувати гриф і приклеїти все наново:
Виглядить непогано - примірка і грунтування грунтом.
Фарба ніяк не хотіла висихати, то пухирилась, то коробилась.
ООО!!! Це вже інший результат.
Саунд-чек - стандартний строй:
Ну що можна сказати - друга гітара - це зовсім інша справа.
Ця буде улюблена.
По загальних затратах:
Механіка
Струни Elixir 010 - 9.77$/2 = 4.89
Колки Peg Machine Head Tuner 6R = 5.05$
Лади Alice A035S-2.3 Лад стальной 2.3 мм - 114 грн (https://struny.com.ua/product/alice-a035s-23-lad-stalnoj-23-mm/)
Nut - 0.8$
B39 Серебристый Floyd Rose Lic - 13.32$
Шпілька М6, гайка М6 х2, болт 100мм - 20 грн
Катана сталь 6мм - 110 грн/4шт= 27 грн + гайка М6х18
-----------------
29.15$ - 766грн
Електро
Звукознімачі Yibuy 2 X Humbucker Double Coil - 11.20$
Роз’єм 4.05$
Перемикач 3-полосний - 4.99$
Pot 500k - 2x - 0.23$ = 0.46$
Ручка - 2х - 0.59$=1.18$
-------------------------------
21.88$ - 568грн
Дерево
Гриф (Липа) - 103грн
Накладка (Горіх-ядро) - 10грн (при вартості поліна 350 грн)
Корпус - Вільха Сосна
-------------------------
3.96$ - 103 грн
Витратні матеріали
3 круга і одна лента - 15 грн + 22 грн
Шпаклівка автомобільна універсальна 75 грн
Шпаклівка для дерева - 17 грн
Грунтовка - Motip - 80грн
Фарба - Newton black, red, yellow 60грн х3
Грунтовка - Presto - 90 грн
Фарба - Bosny Жовта , чорна - 60 грн х 2
===================================
55.03$ - 1431 грн
- Друк і склейка креслення - 3 год
- Шаблони з двп - 6 годин
- Склейка грифа і підготовка накладки - 2год
- Фрезеровка грифа під анкер і встановлення анкера, склейка грифа і шліфовка, Розмітка міток і встановлення ладів - 4 год.
- Грунтування і полірування грифа - 2 год.
- Склейка корпуса, вирізання по шаблону, обточка, фрезерування сідла під гриф - 4год.
- Фрезерування під датчики і пружини - 1год.
- Виготовлення направляючої для грифа на R=12” на циркулярці, виготовлення заміни накладки на циркулярці і шліфовка під радіус 12” - розмітка ладів, знімання старої накладки і шліфовка грифа 4 год.
- Фрезерування під ПОТи і гніздо - 1год.
- Шпаклювання поверхні і грунтовка - 2 год.
- Фрезерування під машинку, шпаклювання і грунтування, обточка грифу до 22мм, грунтування грифу, покраска деки - 5 год
- Здирання фарби і грунтовки 2 год.
- Виготовлення і фарбування pickguard, підгонка до деки, грунтовка деки і фарбування жовтим кольором, шліфування ладів, пробний монтаж для заміру висот струн і бріджа, нахилу грифу, компенсація нахилу грифу.
“+”
Фрезерування по направляючим рейкам з використанням шаблону - явно спрощує пошук місць стиків виставлення направляючих
Використання лобзіка з направляючою з підручним матеріалів - шикарний перпендикулярний виріз деки
Використання шліфовального круга на шуруповерті замість болгарки - перестає портити круг і палити дерево заготовки
Направляюча для пропилювання ладів - спрощує процес прицелювання і не дає промахнутися
Виготовити шліфувалку для накладки 12" з використанням направляючих рейок, підваженої фанери і твердого дерева
Фрезеровка під анкер, приклеювання накладки, розмітка і пропилювання ладів перед обрізкою по шаблону - дозволяє прицілитись по осьовій лінії
Випилювати отвори відповідного діаметру перед фрезеруванням або вирізанням для зменшення об’єму фрезерування - дуже корисно для точного вирізання
Обточити гайки для анкеру - чисто візуально гарно
Для початку робіт закупити трохи дорожче деякі компоненти можна і в Україні - окантовка, лади, анкери - але все інше в Китаї - датчики, ручки, поти, тремоло, флойдроуз, тюноматік+стопбар, тюнери, порожок, гніздо
Для шліфування складних місць достатньо скрутити трубкою наждак - без зайвих інструментів
Барабанний наждак власного виробництва - з фанери 10ки склеєної в 5 шарів
Виявилось, що ширина направляючої фрезера - 5см, дуже зручно виставити направляючу на відстані 5см від потрібної лінії і вперед.
Розрахунок глибини шліфовки Δ при радіусі накладки R і ширини грифа Wnut -
Δ=R-R * cosd(360 * Wnut / (2πR) )
Розрахунок Радіуса R при висоті грифа h і ширини w -
R=sqrt(h^2+(w/2)^2)/2/sind(atand(2*h/w))
Шліфувати поверхню для склеювання треба на залізному столі з приклеєною наждачкою - тобі можна отримати ідеально пряму поверхню
Саморобний анкер двосторонній можна зробити, треба порахувати вартість
Автомобільна універсальна шпаклівка - супер, але треба нормальний шпатель, можна готувати заміс одразу на поверхні маленькими порціями, і трохи неекономні перевитрати після шліфування - як варіант замінити на акрилову шпаклівку для дерева, але вона сохне 4-24 год
Акуратне фрезерування можна отримати, якщо робити подачу посередині упором великим пальцем тримаючи бока фрезера
“-”
Розмітка і одразу пропилювання ладів - треба перевірити розмітку, бо лади можуть бути зміщенні (банальна неуважність)
Недостатня глибина посадки ладів - треба шаблон для перевірки з паперу або жесті
Треба шаблон C-neck - для контролю радіусу грифа ззаду
Неготові мітки для маркерів - силікон не підходить, графіт не підходить - треба шукати матеріал зарання
Обточка ладів на кругу призводить до їх перегріву, треба робити вручну
Ленто-шліфувальна машинка не підходить в цілому нікуди.
Відсутній фен - погано
Грунтовна нанесена на акрилову фарбу призводить до порчі, бо відрізняється всім і грунтовка пучиться.
Якщо відсутній профіль шліфувалки ладів - треба виготовити до початку робіт.
Після циркулярки завжди треба стругати доску для склейки або рубанком, або шліфувати на прямій поверхні
Замість малярного скотчу треба використовувати ізоленту - скотч пропускає фарбу.
Анкер конструкції гібсона повинен використовувати підпору посередині або бути двосторонньої дії
Треба грубі напильники/рашпилі для економії часу
Елементи в ряд потрібно розмічати лінією навіть після використання шаблону (неточна розмітка для колків) і зі сторони встановлення
При активному використанні напильника край дерева може коробитись
Використання морилки і олії - сумнівне або треба вивчити питання
При склеюванні головки грифа треба робити запас на обрізку лобзіком
Треба полірувати гриф перед становленням ладів на 1200ку - тобто до фінішу
Витяжка треба обов’язково
Коротка направляюча 12” не дає прямої поверхні накладки, якщо гриф сам по собі не рівний
Шліфування треба робити на склеєному грифі, бо при приклеюванні шліфований він зміщується
Заливати клей в різьблену деревину - погана ідея, особливо якщо дерево тверде, та й епоксідка з тонером не дає однорідності
Фарба newton - гавно, порівняно з bosny
Грунтування по фарбі дає скочування фарби, треба вичищати стару фарбу для грунту
Перед нанесення повторного шару - треба витримати день, бо фарба буде облазити
Грунтувати треба вже фінальну поверхню дерева без надії, що вона заповнить щілини - грунтовка щілини не заповнює, а навпаки проявляє.
Шліфування грунтованої поверхні - марна справа. Необхідно здирати грунтовку і перегрунтовувати.
Вставка ладів - обов’язково перевіряти висоту при приклеюванні, бо в результаті багато треба шліфувати.
Обточку грифа рашпілем треба робити після примірки на деку, бо тоді буде неточність з'єднання елементів
Висновків получилось багато. Але в попередньому проекті, на це навіть не зверталось увагу. Але для майбутніх робіт це важлива інформація, щоб не повторювати помилки.
